Prevención del error SHRT_MAX

Bueno..., ahí va un decálogo de posibles herramientas (legible para quienes entiendan los términos).

Teniendo en cuenta que el SHRT_MAX es un struct.error que alude a 16 bits y un máximo de 65534 vértices por MESH, la solución es subdividir nuestro MESH en varios OBJETOS con tal de que no reúnan esa cantidad de vértices. Sin embargo, es posible que el contador de vértices que tiene Blender sea impreciso, y a los vértices tengamos que sumarles los 'Faces' o parte de los 'Faces'. Los 'faces' son todos los vértices del modelo que tienen UV (están mapeados). Por esta razón, modelos de 34.000 vértices y 60.000 faces podrían provocar el error del SHRT_MAX siempre que los 'Faces' compongan a su vez vértices.

Si no queremos reducir peso al modelo (no unificamos texturas ni reducimos polígonos)

• La solución está en crear tantos empties como sean necesarios hasta que no nos salte el error del SHRT MAX. Esperaba que sabiendo el límite de 65.534 vértices, fuera más sencillo hacer esta división siguiendo un criterio lógico. Habida cuenta del tema de 'Faces' y 'Vértices' tenemos que buscar si el propio Blender incluye un script que cuente todos los vértices que tiene el MESH o el OBJETO, de esta manera sabremos si hay que seguir dividiendo o no.

• Una recomendación es que al hacer la separación de MESHES, pongamos el modo edición en 'Faces' (Pon el objeto en modo edición y haz Ctrl + Tab, selecciona Faces).


Si queremos reducir peso al modelo (reduciendo polígonos o unificando texturas)

• En primer lugar, siempre que no nos de problemas, tenemos que asumir que un modelo de alta calidad es aquel que sobrepasa en términos generales 100.000 vértices, luego las diferencias entre 500.000 y 100.000 vértices no tienen por qué ser demasiado evidentes para el juego (no hay más que ver que la mayoría de modelos del TM apenas exceden 30.000 vértices y pueden verse de muy buena calidad al exportar nuestras películas; además que cuantos menos vértices necesitemos, más fluido será el montaje de la escena en cuanto a mods).

• En segundo lugar, si unificamos textura, convendría ver si podemos editar ésta añadiéndole nitidez o incrementando la resolución total de la textura para que las posibles pérdidas de calidad no sean excesivas. Como digo, el resultado sigue siendo muy prometedor y compensa significativamente la pérdida de calidad por el peso y la economización del proceso.

• En tercer lugar y más importante, podemos reducir los vértices de nuestro modelo (Script Poly Reducer) pero este script puede tardar unos cuantos minutos en funcionar. Por otro lado, tenemos el 'Decimate' el cual, en lugar de reducir vértices, reduce los 'Faces', que supuestamente son los causantes del problema. El asunto es que al reducir los 'Faces' con el Decimate, se pierde completamente el mapeado del modelo, por lo que automáticamente perdemos la textura que llevaba puesta. Existe, sin embargo, la opción de que al reducir los 'Faces' se conserven los UV, pero esto es posible en versiones de Blender más modernas. Por lo tanto, si queremos ahorrarnos los 10 o más minutos del 'Poly Reducer', podemos reducir los 'Faces' en una versión de Blender más moderna, que tarda segundos en hacerse.

• Una forma equitativa de poder bajarle peso al archivo sin que se estropee en exceso el tamaño, está aún por ver. De todos modos, siempre está el Non-Manifold, el Remove Double Vertex y este tipo de cosas.


Con que alguien encuentre algo de cualquiera de los puntos expuestos, o descubra una forma alternativa, lo tendremos resuelto. De lo contrario, habrá que crear empties y empties hasta que no de error, pero ojalá pudiéramos descubrir en qué criterio agrupar los modelos

PD: Sí, Regolero, ya me acuerdo de que te decía que era imposible. Lo decía porque cuando yo intentaba meter un mod de no se cuantas megas, temía el 'Memory Error'. Y cuando no tenía ese error, me daba en el Blender al tener muchísimos vértices y ponerlo en modo edición. Pero ahora estoy viendo que sí, que tenías razón , e intento dar con una metodología que permita no tirarnos horas exportando el modelo porque eso es una tortura

Bien, Regolero y kubo10, cuando podáis, me echáis una mano.

Nuestro Blender funciona a un buffer de 16 bits que es el equivalente a 2^^16 = 65536 unidades (esto lo vamos a traducir en triángulos por MESH).

He oído que el tal programa Unity (que permite crear videojuegos en 3D) advierte de un error cuando se mete un modelo que excede esta cantidad de vértices. Lo más asombroso es que te divide automáticamente el MESH en varias partes, sin exceder el límite. Este es el ejemplo con un modelo de 215.512 vértices, 640.521 edges y 424.944 faces. La explicación matemática la dejo en spoiler:

Matemáticas en Blender y ecuación de Euler:

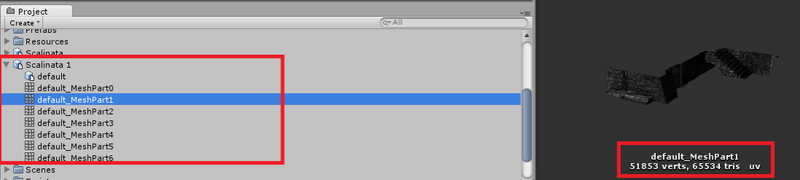

Mi idea es hallar la forma en que sepa cuántas partes o empties debo crear para exportar mi modelo (asumiendo que no le voy a reducir el número de vértices, faces ni nada). Dado que Unity parece hacerlo al instante, lo he instalado para ver de qué manera los divide, siendo este el resultado:



Como podéis ver, me ha dividido el mesh en 7 partes, siendo que seis de ellas tienen puesto 65.534 triángulos. Es decir, que el límite de 65.534 se aplica a los triángulos del modelo.

No estoy seguro de si Blender ofrece una forma de poder dividir los objetos automáticamente colocando esta ficha. Por otro lado, la versión de Blender que utilizamos tiene desplegado en el contador solo las cifras de Vertex, Edges y Faces, pero no de "triángulos". No va a ser suficiente con dividir el total de vértices entre tres para saber cuántos triángulos tenemos, pues aunque todos los triángulos están compuestos por vértices, no todos los vértices componen triángulos, o al revés.

Las versiones modernas de Blender permiten contar el número de triángulos. En nuestro caso, esto no es posible. Sin embargo, he encontrado un script de Python que supuestamente recuenta el número de triángulos, aquí lo dejo:

http://bebraw.googlepages.com/tricounter2.py

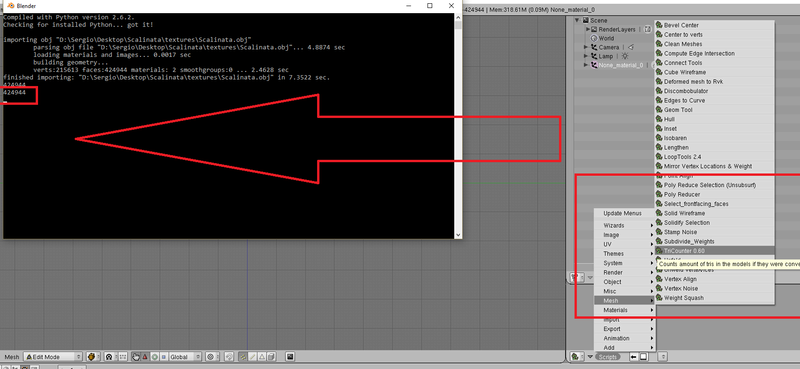

Hay que colocarlo en la carpeta .blender / scripts. Para ejecutarlo, tenemos que ir a la pestaña de Scripts en Blender y darle a Mesh - Tricounter 0.60. Cuando le damos, tenemos que fijarnos en la consola de Blender. Aparecerá un número, que supuestamente indica el número de triángulos:



Como podéis ver, tasa el mismo número que el que tenemos en Faces. El script indica el número de triángulos que tendría el modelo si sus caras fueran convertidas a triángulo, luego tal vez esta sea la explicación y el script no tenga ninguna utilidad.

Fuere como fuere, el caso es que Unity indica que necesitaría 7 grupos para poder exportar sin problemas este modelo, atendiendo en todo caso a 65.534 unidades de triángulos. Como en mi versión de Blender no tengo la posibilidad de saber a ciencia cierta cuántos triángulos tengo, he establecido una posible relación con los 'edges', sí, ese parámetro que parecía desconocido. Cada edge no es un triángulo (supuestamente), pero funciona exactamente igual.

Atendiendo a las anteriores capturas que subí, me he fijado de que 105.000 edges, siendo divisible entre dos, equivale a 52.500 (por debajo de 65.534). He exportado el modelo dividiendo por debajo de 65.534 edges (poniendo en modo edición el selector de Edges, mediante Ctrl + Alt - Seleccionar Edges). Puede que en los edges esté el problema.

Haced la prueba teniendo en cuenta este parámetro en vuestros modelos, o haced el favor de, por ejemplo, kubo en tu último mod que tuviste que separar por grupos, echarle un ojo al contador de 'edges' que tiene puesto en el momento en que no te dio ningún error.

Actualizaré la información cuando termine de exportar el modelo del unity a .obj para ver en qué ha quedado la cosa

Exactamente kubo, eso es lo que hemos hecho toda la vida. Incluso hay modelos que los he descartado de convertir al primer error. Pero si me entero de que la solución está a pocos clicks, no sé de cuántos modelos me arrepentiré de haber descartado.

El Unity me ha dividido el modelo por 65.534 triángulos, el equivalente a 'faces' en el blender. No quiere decir que todos los triángulos sean caras, sino que las caras podrían convertirse a triángulos... En fin, estoy exportando tal cual me ha dividido los meshes el Unity, esperando el error

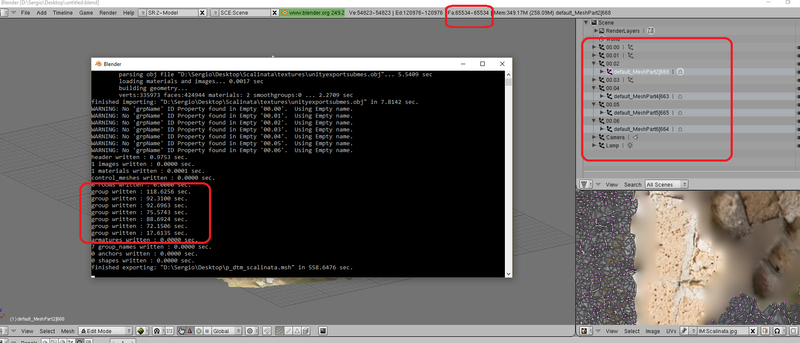

Alucinante, el proceso de exportación no ha dado error.

A un límite exacto de 65.534 FACES, no ha dado error. La subdivisión de meshes estaba hecha por Unity.



Con la debida cautela, vamos a ver qué más puede funcionar. Tienen en común que los vértices en conjunto apenas sobrepasan 50.000. Y los edges individualmente no sobrepasan 130.000 (que en división entre 2 equivale a 65.000). El caso es que ha funcionado.

Hay que ver qué conclusiones extraemos de esto para poder hacer la división manual de grupos y que funcione a la primera
