NUEVO Tutorial: Convertir objetos 3d a The movies.

Muy buenas, Regolero.

He apreciado un suceso en Blender que puede ser digno de compartir (a espera de confirmación oficial) en este hilo. A todo esto de las 65.534 caras de límite de modelo en Blender, he abierto uno de los modelos de alta definición y he cometido un error que me podría haber costado caro: un empty con dos meshes (rozando el límite de 65.534 caras cada uno), cuando debería haber hecho un empty por mesh (que es lo que hice bien en el resto de grupos), como puede verse en la foto:



No obstante, mi error me ha llevado a pensar: ¿y si en lugar de ser un límite por "empty" o grupo, el límite fuera por MESH? Es entonces cuando he introducido al mismo empty "00.00" un tercer mesh por debajo de 65.534 y realizado la exportación, que ha salido satisfactoriamente.

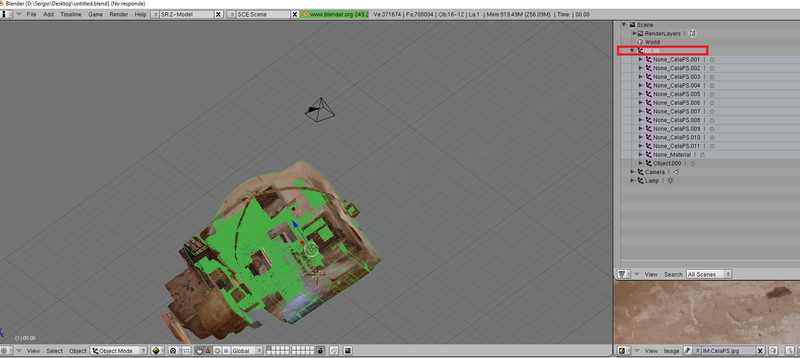

Así pues, he descargado un nuevo modelo de 1 millón de faces y he probado suerte a dividirlo en MESHES de 65.534 caras cada trozo, pero dejándolo emparentado en un único empty. ¿El resultado? Conversión exitosa:



Para asegurarme de que no haya texturas estiradas, me he tomado la licencia de recurrir al regotruco 1.5 (fusionar a un .msh del juego y crear un empty a la vez). Los aproximados 15-18 minutos que me ha durado la conversión sería el equivalente a haber creado todo en distintos empties, solo que en un único empty he ahorrado ese tiempo.

Cabe destacar que se trata de un modelo de Sketchfab con textura unificada y que venía en un solo MESH (el cual he dividido en partes). Mi duda está en cómo hacíamos para recibir el error del SHRT_MAX y resolverlo con la creación de distintos empties. Por eso voy a pediros que probéis este método en conversiones de muchos faces, a ver qué sucede.

Si queda alguna duda de que luego en el juego funciona, aquí está el modelo:



PD: El Blender clasifica los "00.01; 00.02" en "01.01; 02.02" respectivamente

PD2: Nunca he estado tan contento de haber cometido un error, pero este tipo de detalles me hace pensar que, con todo lo que sabemos de Blender, apenas sabemos un 1 % de las cosas que podríamos hacer (vergüenza de que viniera un día un programador o programadora de Blender a ver nuestros tutoriales ).

Exactamente, yo sé que en los mods de muchos MESHES hemos solucionado el problema dividiendo la lista en varios empties y así se ha solucionado. Precisamente por ese tema quiero que probemos este método para ver qué sucede. Yo daba por hecho que el límite de 65.534 estaba en el empty, pero parece que está en el MESH. Siguiendo esta lógica, no obstante, es imposible que sorteáramos el problema como lo hacíamos. Algo hay que se nos escapa.

No descarto que lo del 65.000 sea mi paranoia porque he convertido un modelo con 70.000 faces y no ha dado error . Supuestamente son los 'triángulos', no son las caras ni los vértices. Pero nuestro Blender no puede contar cuántos triángulos tiene un modelo y el script que he usado para contarlos solo va en el supuesto de "si todas las caras fueran triángulos". Por eso, el número de caras es una estimación del número de triángulos, no queda del todo claro.

De momento, esta solución me ha funcionado con modelos de Sketchfab y que vienen en textura unificada

Hay algo más.

Aunque bien es cierto que me está funcionando exportar estos modelos en un solo grupo (y me estoy ahorrando el tiempo de crear los empties, que son entre 15 y 17 meshes por modelo), hay que tener cuidado, ya que estoy haciendo el regotruco para evitar posibles texturas estiradas y me estoy encontrando con un error de 'rendering scene' en el MED.

La sorpresa está en el empty. Si cojo un modelo original del juego, como una silla, el empty pone "00.chair". He probado a convertir otra vez el modelo con el regotruco 2.0 (creando un empty llamado 00.00) y ha funcionado. Finalmente, estoy aplicando el regotruco pero con un modelo .msh descargado, que ese sí incluye un empty 00.00.



Así que eso..., que cuando hagáis esta prueba, que vuestro .msh venga en un 00.00, o renombradlo manualmente. Tenedlo en cuenta porque si da error en el MED, que creo que no dejará convertirlo, habrá que reabrirlo en Blender y perder nuestros minutos..., sobre todo si es de alta calidad.

De hecho, por alguna razón creamos un empty cuando hacemos los costumes, al margen del Armature y el pegado de huesos. ¿Tiene algo que ver?
